Cum să construiești o casă – rețeaua electrică

Cred că am ajuns destul de departe cu seriaCum să construiești o casă, și cred că este momentul să vorbim despre rețeaua electrică. Relevanța sistemului electric vine în contextul tuburilor de plastic sau de metal care urmează să se îngroape în pereții imobilului și în planșeul etajului sau a mansardei. În articolul trecut, am vorbit despre planșeul peste fundație. Acesta poate avea sau nu, rețea electrică distribuită prin el, însă de acum în sus, toată casa va fi cablată, mai puțin acoperișul. Pe acoperiș putem avea instalații solare sau sisteme de degivrare, însă acestea sunt sisteme independente și le vom trata separat. Rețeaua electrică pe care o vom discuta în acest articol include totul de la contorul electric și până la priză sau bec. Vom pune accentul pe tipul de produse necesare, dar și pe datele lor tehnice. Rețeaua electrică bine construită și dimensionată se face conform normativului I7.

Din ce este alcătuită rețeaua electrică?

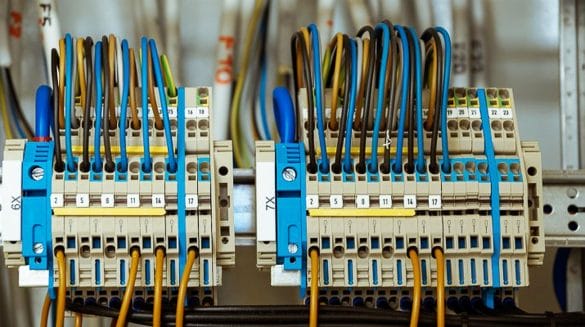

O privire simplistă asupra unei rețele electrice ne poate spune că avem nevoie de prize, cabluri, întrerupătoare, panou de siguranțe, elemente de legătură electrică, doze și corpuri de iluminat. Cablurile pot fi înlocuite cu conductori. Diferența între conductori și cabluri este că dacă grupăm doi sau mai mulți conductori vom obține un cablu. O altă componentă a rețelei electrice este gura de inspecție. Acestea sunt niște doze de plastic ceva mai mari, în care se fac unele conexiuni între cabluri. Vom vorbi despre aceste guri de inspecție mai jos pentru că sunt importante în acest moment al construcției. O componentă a rețelei electrice este și contorul electric. De regulă, acestă este amplasat în afara proprietății și este administrat de către distribuitorul de rețea, adică firma care distribuie energia electrică.

Contorul se amplasează la limita proprietății și are propriul set de siguranțe. “Instalarea grupurilor de masurare se face, de regulă, în punctul de delimitare sau cât mai aproape de acesta, în locuri accesibile pentru citire.” Pentru o mai bună înțelegere a locației pentru acest punct de delimitare avem “locul în care instalațiile utilizatorului se delimitează ca proprietate de instalațiile operatorului de rețea”. Aceste informații sunt destul de irelevante pentru cineva care locuiește la bloc pentru că amplasarea grupurilor de masurare s-a făcut deja. Pentru cineva care construiește o casă nouă este în schimb destul de important. Nu strică să achiziționăm sau să construim o suprafața pentru amplasarea contorului, pentru a nu fi nevoiți să asigurăm accesul în curte când contorul trebuie citit. Majoritatea contoarelor sunt acum digitale și pot fi citite de la distanța, dar accesul tot trebuie asigurat.

Cum se montează doza în perete?

În continuare vom discuta despre structura care va purta această rețea electrică și de felul în care componentele electrice se vor atașa de unele capete ale rețelei. Dozele și canalul de cablu prin care trec cablurile sau conductorii au nevoie de o amplasare corectă pentru a nu ajunge într-o situație destul de greu sau de costisitor de remediat. Doza este conectată de un canal de cablu sau de o țeavă. Dacă canalul de cablu este metalic, atunci și doza trebuie să fie metalică pentru a putea ecrana și împământa corect.

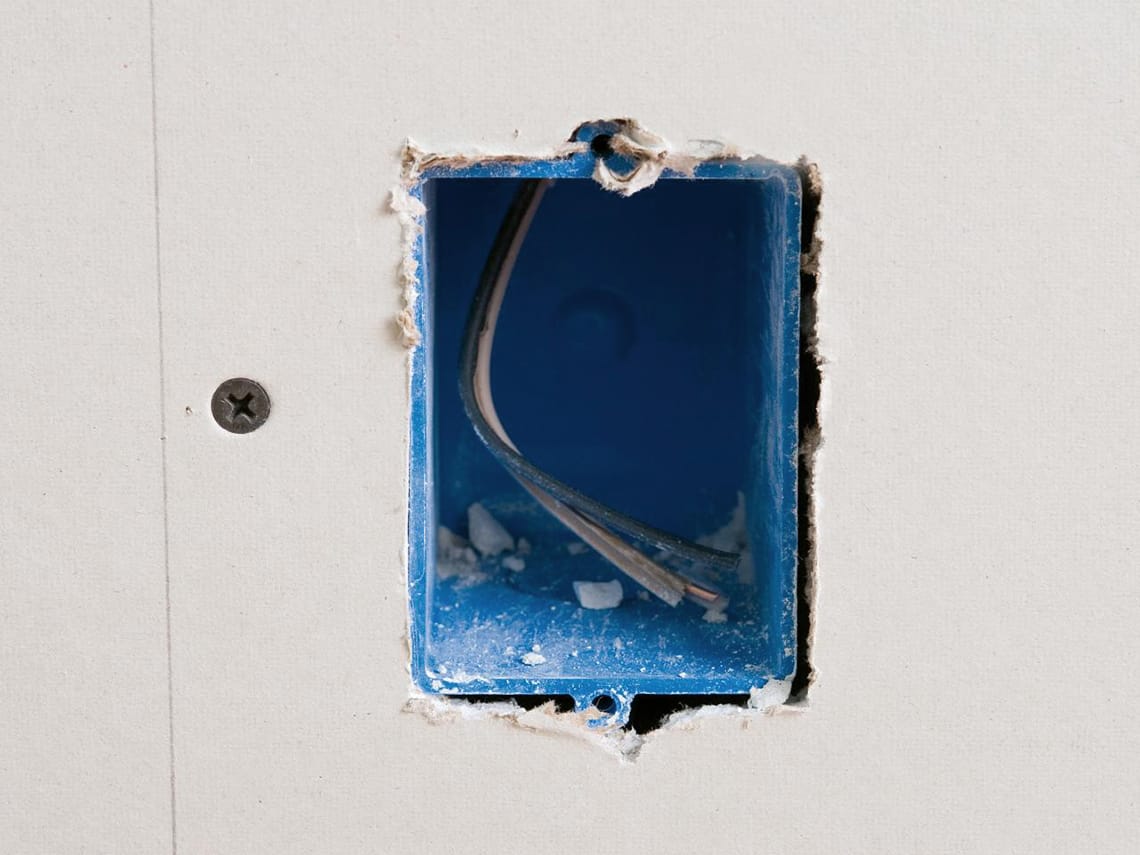

În imagine avem o doză electrică pentru rigips. Dozele au de obicei trei forme, rotunde, pătrate și drepunghiulare. Cele dreptunghiulare, ca în imagine, au rolul de a acomoda o priză dublă. Cele rotunde sau pătrate vor acomoda o priză simplă. De cele mai multe ori o să găsiți o priză dublă într-o singură doză rotundă sau pătrată. Probabil că este un pic derutant, dar are legătură cu puterea prize, nu cu numărul de intrări în priză.

Aș vrea să atrag atenția asupra dozelor pentru prize. Deseori acestea ajung să iasă din doză pentru că nu sunt bine montate sau pentru că brațele de fixare ale prizei nu au o suprafață de contact suficient de mare sau suficient de curată. Vreau ofer ca exemplu priza de mai sus. Doza este pusă la suprafața ultimului nivel. Pe acest gips-carton se vine cu lavabil și gata. Nu se va mai îngroșa peretele. Dacă amplasați doza la nivelul peretelui de cărămidă sau de bolțari din beton, o sa fiți nevoiți să îngroșați cu tencuială sau cu glet. Acest lucru va determina adâncirea suprafeței de contact din plastic. Așa se va ajunge la șituația în care brațele de fixare ale prizei să nu se poată prinde de doză ci de o un material sfărâmicios și prea moale. Același lucru este valabil și pentru întrerupătoare.

Importanța gurilor de inspecție prin pereți

Țevile din pereți sunt deseori îngropate în betonul pereților și a construcției, iar acest lucru este de preferat. Vreau să atrag atenția asupra unei probleme des întâlnite. Când construiți, veți amplasa doar țeava, nu și cablul. Cablurile trec prin pereți, iar când treci cablul este dificil să îl ghidezi cu sonda de cablu prin țeava din pereți. Aceste doze sunt des amplasate la capetele unei țevi lungi de cablu. Dozele au capac și pot fi mascate cu glet, lambriu, tapet, etc. Țeava trebuie să fie destul de încăpătoare, iar etanșeitatea acesteia este obligatorie. Încercați să aveți un design fără țevi cu unghiuri de 90 de grade. Vom merge cu cablul sau conductorii din gură de inspecție în gură de inspecție în linie dreaptă. Încerc să explic că acel unghi de 90 de grade se face prin gura de inspecție.

O să vedeți că atunci când trecem cu canalul de cablu de pe un perete pe altul, vom avea nevoie să avem acest unghi de 90 de grade. Nu vom putea amplasa gura de inspecție fix pe muchie. Atunci vom pune două guri de vizitate una lânga alta, una pe un perete și cealaltă pe celălalt perete. Acest lucru nu este valabil și la planșeu. La urcarea canalului de cablu de pe perete pe planșeu vom amplasa gura de inspecție pe perete, vom avea cotul de 90 de grade și vom continua cu țeava până la doza din tavan. Doza din tavan are pe fundul ei o ancoră metalică pentu ancorarea corpului de iluminat. Tradițional de folosea un cârlig confecționat din sârmă sau dintr-o bucată de armătură. În imaginea de mai sus puteți vedea cum arată. Avantajul este că dacă nu se dorește un corp de iluminat de tavan, cârligul se poate deșuruba, iar doza poate fi umplută cu hârtie și mascată cu ipsos.
